IDENTIFICAREA APLICAȚIILOR DE UTILIZARE ULTRASONICĂ

O tehnologie emergentă care primește o atenție notabilă este prelucrarea cu ultrasunete sau, mai exact, rotația ultrasonică de prelucrare prin vibrații asistate, uneori menționată printr-un simplu acronim UAM. Wikipedia a publicat acronimul RUM în explicația sa asupra procesului. Timpul va spune ce câștigă.

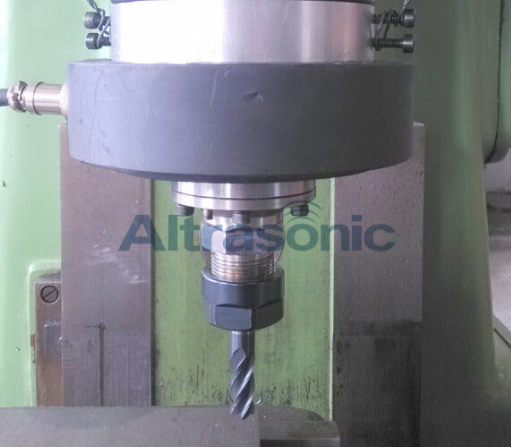

Desigur, tehnologia este un câștigător, după cum rezultă din rezultate impresionante și practice. În esență, echipamentul este un hibrid de VMC cu trei până la cinci axe combinat cu rotația arborelui de mare viteză și vibrațiile verticale de înaltă frecvență ale unui instrument de tăiere cu diamant abraziv. Spre deosebire de mașinile cu ultrasunete mai vechi (USM) care creează o suspensie abrazivă lichidă care acoperă vârful instrumentului și piesa de prelucrat și microcipul, UAM utilizează un instrument de tăiere acoperit cu diamante policristaline care mășcă suprafața piesei. Vitezele de rotație pe tehnologia asistată de UAM pe care o reprezentăm din Tongtai sunt de până la 24.000 rpm. Frecvența vibrațiilor este în intervalul 15-45 kHz, iar intervalul de amplitudine este de 1-10 μm. În esență, această abordare afectează materialul cu o viteză de contact mai mare și, prin urmare, reduce forțele de tăiere. Forțele sunt reduse cu până la 30-300% în funcție de material. Ca atare, majoritatea beneficiilor finale ale finisajului suprafeței și a integrității - finisaje cu un Ra mai mic de 0,2 μm sunt posibile și există o reducere mare a deteriorării suprafeței și subterane, cum ar fi microfracturile și așchierea. În mod natural, cu o forță mai mică, instrumentele durează și mai mult.

CLICK FIG. Găsiți mai multe informații

Cele mai multe dintre întrebările pe care le răspundem despre această tehnologie implică aplicații precum: "Care sunt părțile cele mai ideale pentru prelucrarea cu ultrasunete?"

Fiindcă atât echipa noastră de ingineri de aplicații, cât și clienții noștri dobândesc experiență în această tehnologie în creștere, aici sunt linii bune: În primul rând, în ceea ce privește materialele, luați în considerare cele care sunt mai moi decât unealta de tăiat diamant sau greu și fragil. De exemplu, dioxid de zirconiu, oxid de aluminiu, aliaje de aluminiu, ceramică, siliciu și carbură de tungsten, o mare varietate de oțeluri, titan, Inconel și cuarț sunt candidați buni pentru acest proces.

În al doilea rând - și probabil ați ghicit de parametrii furnizați până acum - microdrilling-ul are un mare succes cu UAM. Extinderea de siliciu de sâmburi se ridică rapid în minte, ca un exemplu ca și alte părți cu găuri mici care pot fi create în prezent cu tehnologii EDM sau cu laser. Multe părți cu o abordare de orientare orientată pe verticală care necesită și o finisare superbă s-ar putea muta, de asemenea, pe un VMC rotativ cu ultrasunete. Matrițele, de exemplu, sunt prelucrate în modul VMC convențional și modul UAM se termină, lustruiește și deburează într-o singură configurație, economisind timp și îmbunătățind acuratețea geometrică. Într-un caz care implică o matriță de bijuterii, clientul a redus timpul cu 40%. Formele dentare reprezintă o altă aplicație ideală pentru sistem, precum și anumite proteze și instrumente medicale. În industria automobilelor, companiile realizează avantajele utilizării UAM în debavurarea supapelor. În industria aerospațială, procesul este folosit pentru a fora vene de compresie și pentru a conferi lamele de titan o finisare precisă a suprafeței. Producătorii care lucrează în ceramică și sticlă o utilizează pentru a fora, lustrui și șpălui piese. Tongtai a publicat că în exact aceleași condiții de tăiere a unei piese de prelucrat proiectate în Al6061 s-au obținut următoarele finisaje:

Ocazional, întrebările se referă la avantajele și dezavantajele tehnologiei EDMing față de UAMing. În timp ce investiția inițială a echipamentului pentru un UAM este mai mare decât un pachet EDM de bază, ROI poate fi mai rapidă cu UAM atâta timp cât aplicațiile sunt adecvate. De asemenea, există în esență două mașini într-una cu configurația VMC / UAM, oferind utilizatorilor o versatilitate extraordinară. Dacă parametrii descriși aici sunt asemănători cu munca pe care o faceți frecvent, atunci merită să vă explorați mai departe UAM.
